AyGR 2024 - TP Resiliencia, Optimización, High Availability (HA)

Fecha entrega: Chivilcoy: 27/10/24.

Una de las estrategias más habituales para brindar disponibilidad a los servicios y redes es la redundancia. Poseer réplicas de un componente permite reducir los puntos únicos de falla de una red, sea éste un enlace local, un servidor o servicio, un router, un enlace hacia Internet, la provisión de energía, etc. Algunas arquitecturas redundantes brindan, como beneficio adicional, una mejora en performance mediante la distribución de carga de trabajo en distintos recursos (servidores, enlaces, almacenamiento, etc).
Categorías ISO: FCAPS.

Bibliografía

  • OPPENHEIMER, P. 2011. Top-Down Network Design (3da ed). CISCO Press.
    • Capítulo 5. Sección “Redundant Network Design Topologies” (pp. 130-132)
  • LIMONCELLI, T., et al. 2017. The Practice of System and Network Administration (3ra ed). Addison-Wesley Professional.
    • Capítulo 18. “The Service Resiliency and Performance Patterns” (pp. 321-333)
  • LIMONCELLI, T., et al. 2014. The Practice of Cloud System Administration. Addison-Wesley Professional.
    • Capítulo 4. “Application Architectures” (pp. 69-85)

Referencias

Trabajo Práctico

  1. Realice una consulta con el comando dig al servidor netflix.com. Repita la operación varias veces. ¿La respuesta del servidor es siempre la misma? ¿Por qué?

  2. Utilice el servicio DNS checker para consultar las direcciones IP correspondientes a los dominios www.unlu.edu.ar y www.google.com. Este servicio informa los resultados que se obtienen desde distintos lugares del mundo. ¿Se observa alguna diferencia entre la respuesta para los diferentes nombres de dominio consultados? ¿En qué ciudades se encuentran dichas direcciones IP?

  3. El uso de múltiples Resource Records de tipo A para un mismo nombre de dominio, ¿a qué capa del modelo OSI brinda redundancia? ¿sirve para otros servicios?

  4. Realice las experiencias en las próximas páginas y responda en el Trabajo Práctico las preguntas que figuran en los puntos de cada una de ellas.

Balanceo de carga mediante Nginx

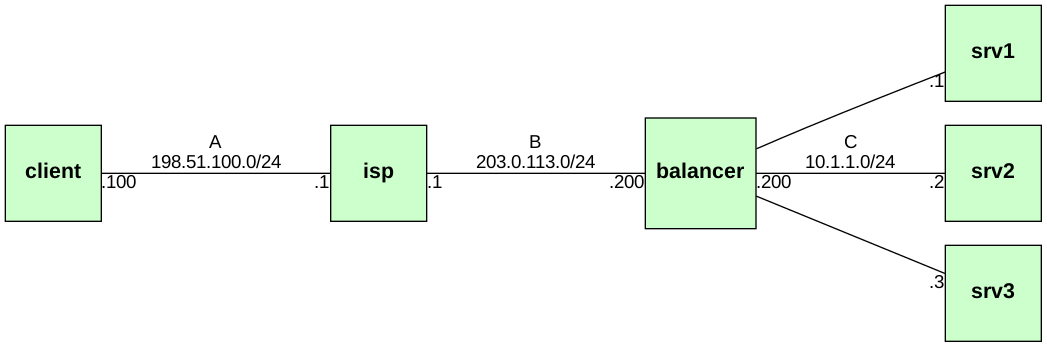

En esta experiencia se utilizará el lab kathara-lab_nginx.tar.gz que posee la siguiente topología:

  1. Descargue e inicie el laboratorio kathara-lab_nginx.tar.gz.

  2. El equipo balancer es el servidor web de www.empresa.com
    En dicho equipo, inicie el servidor web apache ejecutando service apache2 start

  3. En el cliente, ejecute el navegador web de consola w3m para obtener la web de la empresa:

     w3m http://www.empresa.com/

  4. Salga del navegador pulsando la tecla q y luego la tecla y.

  5. Utilizando apachebench (ab) obtenga métricas de performance de la arquitectura con servidor único (ver TP Herramientas de Diagnóstico de Redes).

     ab -n 10000 -c 50 http://www.empresa.com/

  6. La empresa ficticia está por lanzar un nuevo producto y espera muchos accesos a su sitio web. Para evitar que se sature, ha contratado sus servicios para configurar un esquema de distribución de carga. Para ello, en el servidor balancer, detenga el servidor web existente:

     service apache2 stop

  7. Asigne las direcciones a los servidores srv1, srv2 y srv3 según lo indicado en la topología. Este será el pool o granja de servidores.

  8. En el equipo balancer, configure el servidor web nginx para que distribuya las peticiones HTTP que recibe entre los servidores del pool. Para ello:

    1. Elimine la configuración existente en /etc/nginx/sites-enabled/

       cd /etc/nginx/sites-enabled
 rm default

    2. Utilizando nano o mcedit, cree un nuevo archivo de configuración llamado balancer y coloque el siguiente contenido:

       server {
   listen 80;        # escuchar en puerto 80
   location / {      # reenviar todas las peticiones al pool
     proxy_pass http://pool;
   }
 }

    3. En el mismo archivo de configuación (fuera de la definición de server) agregue el pool de servidores. En las sentencias server de dicho archivo, reemplace las letras por las direcciones IP de los servidores del pool para apuntar a los que usted ha definido y guarde el archivo.

       upstream pool {
   # direcciones ip de las replicas
   server X.X.X.X:80 weight=3 max_fails=3 fail_timeout=10s;
   server Y.Y.Y.Y:80;
   server Z.Z.Z.Z:80;
   # otros metodos de distribucion de carga (descomente para activar)
   # ip_hash;
   # least_conn;
 }

    4. Inicie el servicio nginx y verifique que funciona haciendo netstat -tnlp

       service nginx restart
 netstat -tnlp

  9. En el mismo servidor, inicie una captura mediante tcpdump en todas las interfaces:

     tcpdump -i any -w /hosthome/captura-nginx.pcap

  10. Ahora desde el equipo cliente, utilice w3m o curl para volver a consultar la página web:

    curl http://www.empresa.com/

    Las páginas son ligeramente diferentes (a propósito) pues al pie de cada una de ellas se añadió una línea para indicar qué servidor del pool respondió la petición.
    Vuelva a realizar la consulta varias veces. ¿Responde siempre el mismo servidor del pool?

  11. Detenga uno de los servidores del pool (srv1, srv2 o srv3) escribiendo el comando service
    apache2 stop     y vuelva a realizar la consulta. ¿Se perdió disponibilidad? Detenga otro servidor y repita la consulta. ¿Se perdió disponibilidad ahora? Repita el proceso. ¿Qué código de error retorna el servidor balancer ahora? ¿Ha visto un error similar en Internet?

  12. Detenga la captura y guárdela para un análisis posterior.

  13. Vuelva a iniciar los servidores web srv1, srv2, srv3 con service apache2 start. Utilizando apachebench (ab) vuelva a obtener las métricas de performance y comparela con las de primera parte de la experiencia.

  14. En cada uno de los servidores del pool ejecute wc -l /var/log/apache2/access.log
    El archivo access.log contiene, en cada linea, un registro de cada uno de los accesos realizados al sitio web. Gracias al comando wc -l (que permite contar las lineas de un archivo) usted obtendrá el número de peticiones recibidas en cada servidor. Compare la salida de ese comando en cada uno de los servidores. ¿Se corresponden con lo esperado? ¿Por qué?

  15. ¿Qué otros métodos de distribución de carga soporta Nginx?
    Describa brevemente cada uno de ellos.

  16. ¿A qué capa del modelo OSI brinda redundancia esta arquitectura de Nginx? ¿Sirve para otros servicios?

  17. Indique ¿cuál es el único punto de fallo (SPOF) de la arquitectura? ¿hay más de un SPOF?

Alta disponibilidad mediante CARP / VRRP

Con la implementación de un balanceador de carga hemos logrado aumentar la disponibilidad del servicio, sin embargo aún podemos seguir mejorando esta arquitectura. Como has podido notar, el balanceador de carga se configura ahora como el punto de fallá único de nuestro diseño. Si este deja de funcionar, nuestro pool de servidores (por más grande que seá) quedará totalmente inútil. Aumentar la redundancia del balanceador nos ayudará, por lo tanto, a lidiar con este problema.

Para aumentar la disponibilidad de este diseño entonces agregaremos una copia del equipo balancer que operara en modo hot-standby, es decir, que agregaremos un segundo servidor que estará preparado para usarse al momento de que el balanceador de carga maestro deje de funcionar. Para implementar esta solución se utilizará el protocolo llamado Common Address Redundancy Protocol (CARP).

Para ello:

  1. Detenga todo el laboratorio utilizando el comando kathara lclean

  2. Copie la configuración de nginx del balancer para que inicie automáticamente:

     cd balancer/etc/nginx/
 mkdir -p sites-enabled
 cp sites-available/balancer.example sites-enabled/balancer.conf

    Edite balancer.conf y reemplace las direcciones X.X.X.X por las propias de cada servidor.

  3. Edite el archivo lab.conf del laboratorio kathara-lab_nginx en su equipo y agregue las siguientes líneas para crear un nuevo servidor llamado backup, que está conectado a las mismas redes que balancer:

     backup[0]=B
 backup[1]=C

  4. Reemplace todo el contenido del archivo balancer.startup por lo siguiente:

     dpkg --ignore-depends perl-base -i /packages/*.deb
 service networking restart
 service apache2 stop
 rm /etc/nginx/sites-enabled/default
 service nginx start

  5. En la carpeta del laboratorio, cree un archivo dentro de balancer/etc/network/interfaces.d/ llamado ucarp.conf y deje el siguiente contenido:

     # interfaz real conectada a ISP
 auto eth0
 iface eth0 inet static
     address        203.0.113.201
     netmask        255.255.255.0
     gateway        203.0.113.1
     ucarp-vid      1               # id del servidor virtual
     ucarp-vip      203.0.113.200   # direccion IP virtual compartida
     ucarp-password aygr2020        # clave para cifrar mensajes carp
     ucarp-advbase  1               # intervalo entre mensajes de estado
     ucarp-master   yes             # define si este host es master


 # interfaz real conectada al pool de servidores
 auto eth1
 iface eth1 inet static
     address        10.1.1.201
     netmask        255.255.255.0

 # interfaz virtual (compartida) montada sobre eth0
 iface eth0:ucarp inet static
     address 203.0.113.200
     netmask 255.255.255.0

  6. Cree una copia de la carpeta balancer y de su contenido con nombre backup. Luego copie el archivo balancer.startup como backup.startup.

     cd ~/kathara/kathara-lab_nginx
 cp -r balancer backup
 cp balancer.startup backup.startup

  7. Edite el archivo ucarp.conf y reemplace el octeto .201 por .202 en las primeras dos sentencias que comienzan con address para cambiar la dirección IP del equipo backup en la interfaz que corresponde a la conexión con el ISP. En el mismo archivo, reemplace la línea ucarp-master
    yes     por ucarp-master no. La última instrucción address 203.0.113.200 no debe modificarse.

  8. Inicie el laboratorio y aguarde hasta que todos los equipos están en línea.

  9. Inicie una captura de tráfico con wireshark o tcpdump sobre el enlace B.

  10. Desde el equipo cliente, obtenga la página web de la empresa con el comando curl:

    curl http://www.empresa.com/

    Vuelva a realizar la consulta varias veces. ¿Responde siempre el mismo servidor del pool?

  11. Analice la captura en curso y determine qué dirección MAC corresponde a la dirección IP 203.0.113.200

  12. Detenga el servidor balancer ejecutando el comando service networking stop y repita la petición del punto 10. ¿Se perdió disponibilidad? ¿Qué puede observar en la captura? ¿A qué dirección MAC está asociada la dirección IP 203.0.113.200?

  13. Ahora indique, ¿a qué capa del modelo OSI brinda redundancia el protocolo CARP? ¿Sirve para otros servicios además de HTTP?

  14. ¿Qué diferencia existen a grandes rasgos entre los protocolo CARP, VRRP y HSRP?

  15. DESAFÍO: Ante un evento que obliga a un nodo secundario a tomar el rol del maestro,

    1. ¿qué sucede con las conexiones TCP en las que el maestro era el destinatario?
    2. ¿hay alguna forma de resolverlo?
    3. ¿qué sucedería con las conexiones TCP si el maestro fuera un router y los segmentos sólo estuvieran siendo ruteados a través de él?
